Περιγραφή συστήματος τηλεποπτείας και τηλελέγχου των σταθμών ανανεώσιμων πηγών ενέργειας (ΑΠΕ)

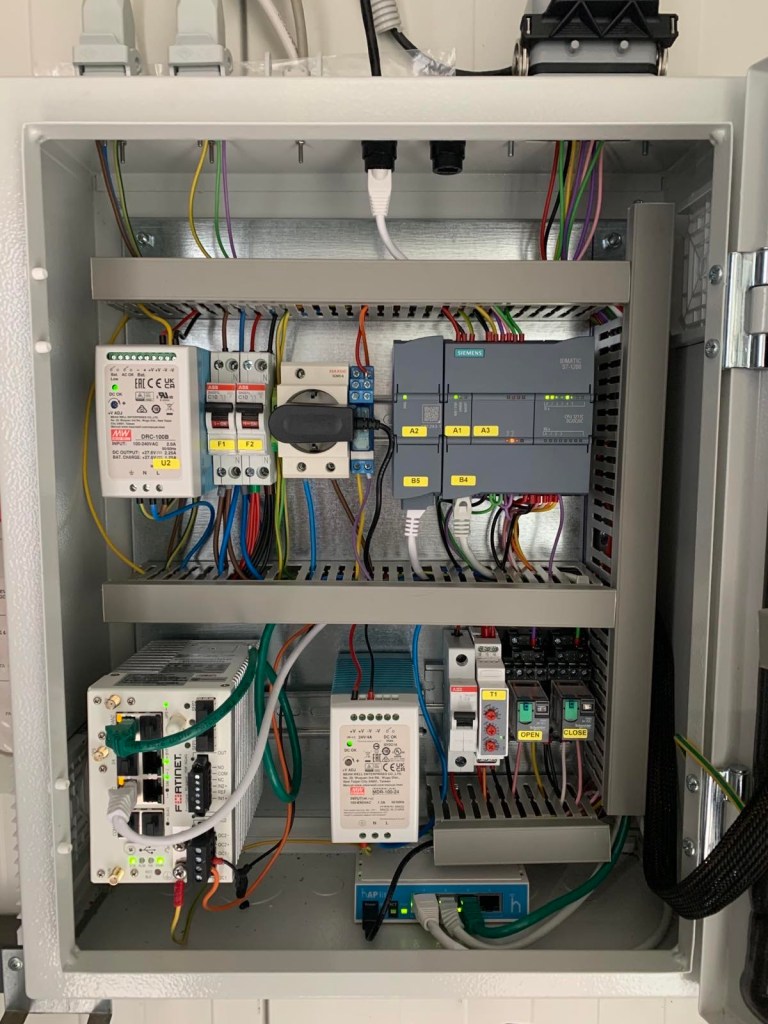

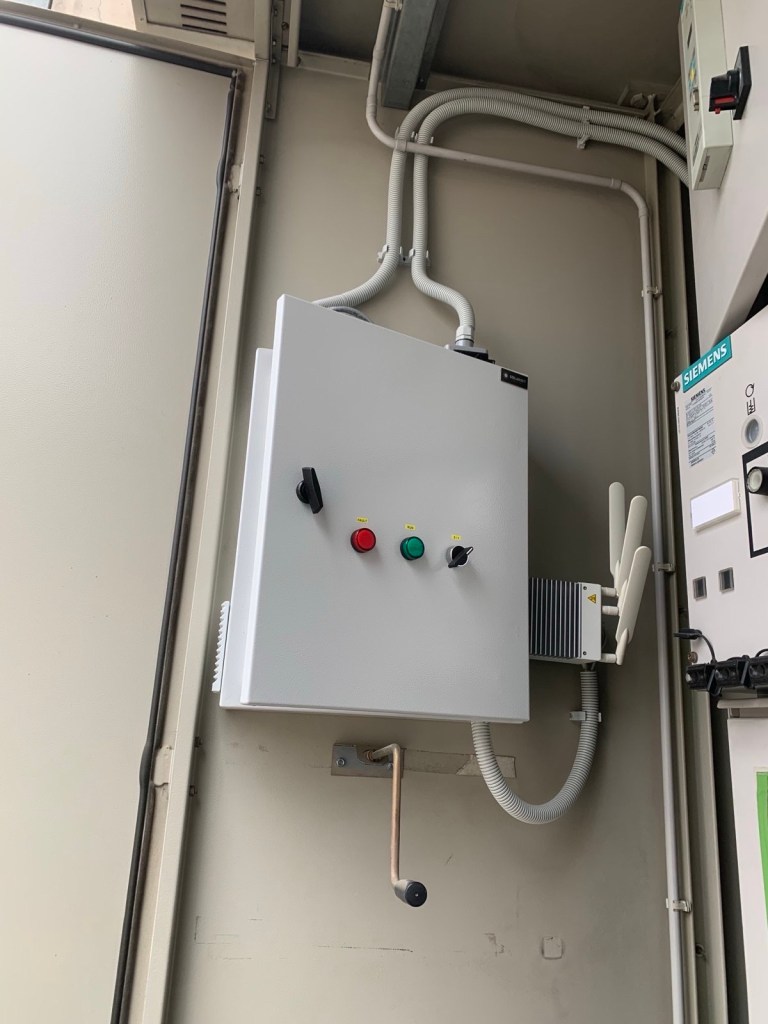

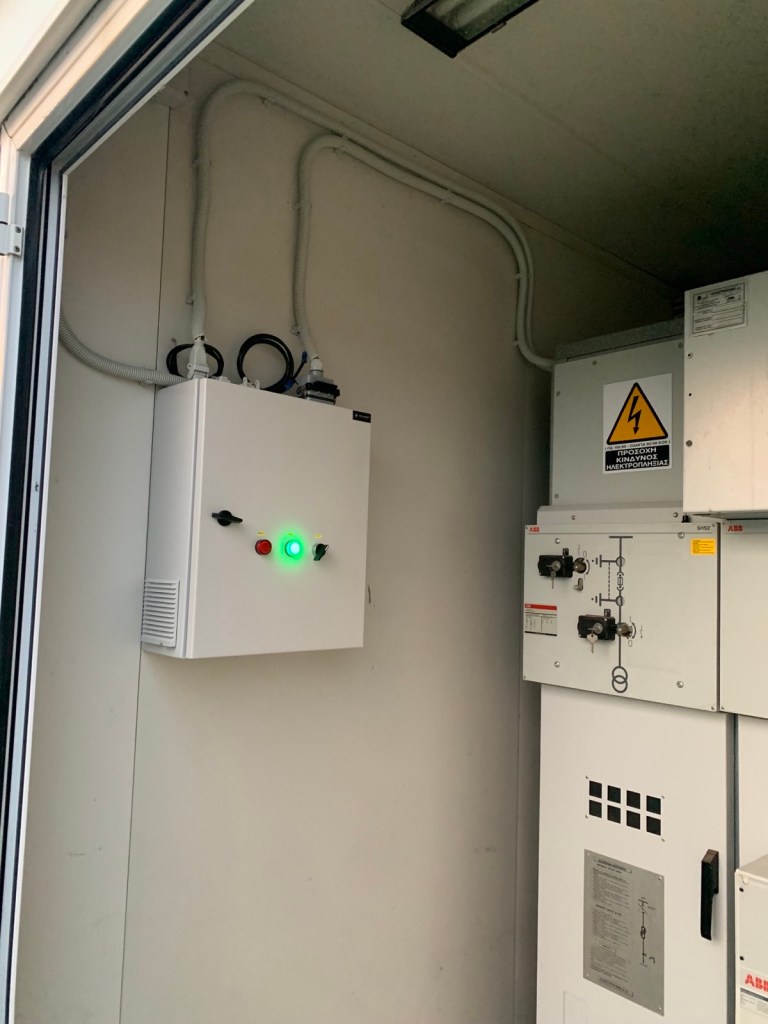

Τα συστήματα τηλεποπτείας και τηλελέγχου των σταθμών ανανεώσιμων πηγών ενέργειας (ΑΠΕ) βασίζονται σε τεχνολογίες αυτοματισμού και επικοινωνίας για την απομακρυσμένη παρακολούθηση και διαχείριση των διαφόρων εγκαταστάσεων. Το σύστημα έχει υλοποιηθεί με τη χρήση του προγραμματιζόμενου λογικού ελεγκτή (PLC) CPU 1212C από την οικογένεια SIMATIC S7-1200 της Siemens και της μονάδας επικοινωνίας CP 1243-1 IEC, η οποία προσφέρει δυνατότητες σύνδεσης στο δίκτυο.

Βασικά χαρακτηριστικά του συστήματος

CPU 1212C:

• Είναι ένας προγραμματιζόμενος λογικός ελεγκτής της S7-1200 που ανήκει στην οικογένεια (PLC) Siemens.
• Διαθέτει ψηφιακές και αναλογικές εισόδους και εξόδους για τη σύνδεση αισθητήρων και σημάτων ανάδρασής του ΦΒ
• Προσφέρει τη δυνατότητα εκτέλεσης λογικής ελέγχου για τη διαχείριση των διαφόρων υποσυστημάτων ενός σταθμού ΑΠΕ, όπως αντιστροφείς φωτοβολταϊκών (PV inverters), μονάδες αποθήκευσης ενέργειας, την δυνατότητα λήψης αποφάσεων, από το ίδιο το σύστημα.
• Υποστηρίζει τη δημιουργία και εκτέλεση προγραμμάτων σε γλώσσα STL ή LAD, FBD για τον έλεγχο των συσκευών του σταθμού

CP 1243-1 IEC (Communications Module):

• Είναι ένα κομμάτι (module) που προστίθεται στο σύστημα του PLC και επιτρέπει την επικοινωνία του με εξωτερικά δίκτυα.
• Υποστηρίζει τα πρωτόκολλα επικοινωνίας IEC-60870-5-104, Μodbus TCP και PROFINET για σύνδεση με άλλες συσκευές και συστήματα.
• Επιτρέπει την αποστολή και λήψη δεδομένων από το PLC μέσω του διαδικτύου ή άλλου απομακρυσμένου δικτύου, επιτρέποντας την τηλεποπτεία και τον τηλέλγχο του συστήματος.
• Διαθέτει ενσωματωμένες δυνατότητες ασφάλειας όπως VPN και firewall, για την προστασία των δεδομένων και του συστήματος από εξωτερικές απειλές

Λειτουργίες του συστήματος

Tηλεποπτεία (Supervision):

• Το σύστημα επιτρέπει την παρακολούθηση σε πραγματικό χρόνο των διαφόρων λειτουργιών του σταθμού ΑΠΕ. Μέσω της σύνδεσης με διάφορα πρωτόκολλα επικοινωνίας, συλλέγονται δεδομένα όπως η ισχύς παραγωγής, η άεργος ισχύς, η ένταση, η τάση του δικτύου, η κατάσταση λειτουργίας των μηχανημάτων και άλλα. Αυτές οι πληροφορίες μεταφέρονται μέσω του CP 1243-1 σε έναν ή περισσότερους partners (ΔΕΔΔΗΕ,Φo.Σ.Ε.Ε.Μ.Τ, ΠΑΡΑΓΩΓΟΣ) ή σε ένα σύστημα SCADA.


Τηλέλεγχο (Remote Control):

• Το σύστημα δίνει τη δυνατότητα απομακρυσμένου ελέγχου των εγκαταστάσεων. Μέσω εντολών που στέλνονται από το κέντρο ελέγχου
  (ΠΧ. ΔΕΔΔΗΕ), το PLC μπορεί να ενεργοποιήσει ή να απενεργοποιήσει συσκευές, να ρυθμίσει παραμέτρους λειτουργίας, ή να εκτελέσει διαγνωστικές διαδικασίες.
